單片式熒光濾光片光學超聲波清洗設備概述：

熒光濾光片是應用于生物醫學和生命科學儀器的關鍵元件，較好的熒光濾光片采用單片無色透明的玻璃作為基底，在玻璃的兩個表面鍍膜。相比常規的用多片膠合或顏色玻璃輔助截止的熒光濾光片，單片式在熒光成像上有明顯優勢，但由于單片式的熒光濾光片的制作難度和成本較高，因此，它的清潔工作更是格外重視。

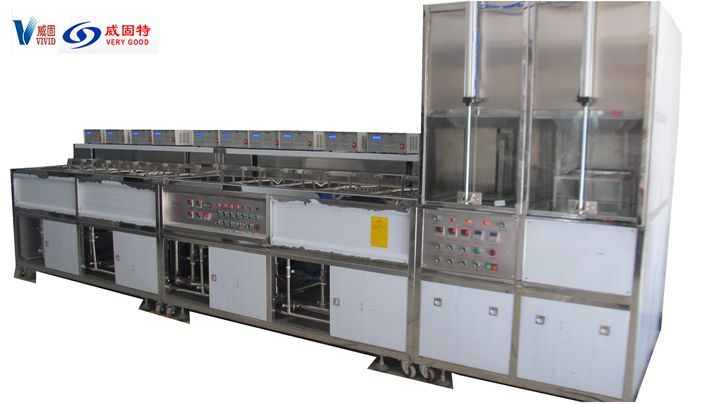

威固特單片式熒光濾光片光學超聲波清洗設備具有結構合理、工作穩定可靠、工藝先進、操作方便、工件潔凈度高、清洗后即可干燥等特點。主要用于光學鏡片等高清潔度零件鍍膜前精密清洗。

單片式熒光濾光片光學超聲波清洗設備清洗原理：

威固特單片式熒光濾光片光學超聲波清洗設備是利用高于20KHZ的超音頻信號，通過換能器轉換成機械振蕩而傳入清洗液中，超聲波在清洗液中疏密相間地向前輻射，使液體流動并產生數以萬計的微小氣泡，這些氣泡是在超聲波縱向傳播成的負壓區形成生長，而在正壓區迅速閉合，這些氣泡的形成生長及迅速閉合被稱為空化現象。

在空化現象中這些氣泡的閉合形成超過1000個大氣壓的瞬間高壓，連續不斷地瞬時高壓就象一連串小的“爆炸”，連繼不斷地轟擊物體表面，使物體表面及縫隙之中的污垢迅速剝落，達到迅速清洗效果。

單片式熒光濾光片光學超聲波清洗設備結構組成:

威固特單片式熒光濾光片光學超聲波清洗設備主要由超聲波發生器、換能器、清洗槽、儲液槽、循環過濾系統、自動恒溫加熱系統、拋動系統、抽氣罩、冷水機、機架、電控柜等組成。

單片式熒光濾光片光學超聲波清洗設備各部分功能：

1、超聲波發生器(控制箱): 超聲波發生器是產生電磁振蕩信號并提供能的工作部分,它可產生高于20KHZ的超聲波電信號,提供給換能器；

2、換能器: 把超聲波發生器所產生的電磁振動信號轉化為換能器本身的一種超聲振動,也就是把一種能量轉換成另一種能量,在清洗機的應用中應用了超聲換能器把電能轉換成聲能的功能；

3、清洗槽：放置需清洗的工件及溶液；

4、漂洗槽：用來去除被清洗工件殘留的清洗液；

5、儲液槽：保證操作安全和防止液體揮發；

6、循環過濾系統：循環過濾超聲波清洗槽內清洗劑，提高清洗效果，降低成本；

7、自動恒溫加熱系統：加熱并自動控制各槽清洗液的溫度，以達到清洗工藝的最佳要求；

8、拋動系統：由于清洗工件品種多，尤其是有較多的小型零件且有一定清洗量，因此為了

保障清洗效果，工件需要在清洗過程中在液體內作不停的上下運動，使工件間存在一定空隙，便于超聲波發揮作用,同時液體與工件表面也會產生摩擦,可以提高清洗速度和效果；

9、換能器震板: 震板的外殼采用耐腐蝕的進口不銹鋼制造,用氬弧焊工藝焊成密封的盒體,換能器安裝在盒內，通過高頻電纜將超聲源提供的超聲頻電源引入換能盒，換能器通過壓電晶片轉換成機械振動,輻射到清洗液中；

10、電控柜：位于清洗槽正面，與清洗系統整體裝配。操作面板集中安裝各控制開關，如：按扭，指示燈，儀表指示，時間制、泵、風機、加熱器、驅動電機、溫控器等，操作簡單，直觀明了，美觀大方。控制柜內裝超聲波發生系統、繼電器、空氣開關、變壓器等主要電器控制電路。
