水文測驗、水利調查旋漿式流速儀是一種在水文測驗中進行流速測量的常規通用型儀器，用于江河、湖泊、水庫、水渠、等過水斷面中預定測點的時段平均流速的測量，亦可用于壓力管道以及某些科學實驗中進行流速測量。

符合GB/T11826一2002《轉子式流速儀》等相關國家標準。

     廣泛適用于水文測驗、水利調查、農田灌溉、徑流實驗等，亦可適用于水電、環保、礦山、交通、科研院所、市政等行業或部門進仔相關流速流量仔監測。

水文測驗、水利調查旋漿式流速儀主要技術性能參數

1. 旋漿回轉直徑：70mm

2. 理論水力螺距b：120mm

3. 起轉速度：0.05m/s

4. 測速范圍：0.06m/s-8m/s

5. 輸出信號：開關接點通斷信號

6. 信號數/轉子轉數：2/1(每1轉2個信號)

7. 工作水體溫度：水溫0℃-+40℃水深0,1m-30m懸移質含沙量≤30kg/m3

8. 連續工作時間：≤8h

水文測驗、水利調查旋漿式流速儀結構工作原理

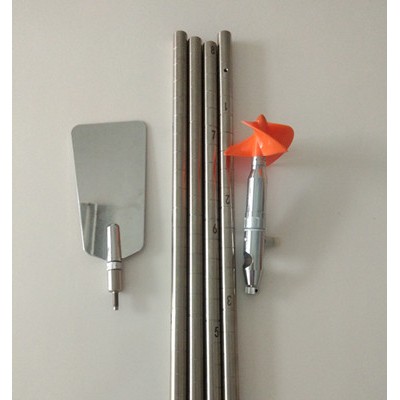

旋轉式流速儀由旋轉、旋轉部件、支座、尾翼部件（固桿螺絲）、干簧管部件組成

旋轉用于被動感受水流，在水流驅動作用力下，繞水平支承軸。

旋轉部件由殼體及其內部的轉子系統、動套支部件和壓帽等組成。用于在旋漿推動力下，產生一定的角速度，并激勵干簧管產生通斷信號。

支座用于流速儀工作時的安裝和固定

尾翼部件(產品選配件)用于流速儀工作時的定向。

干簧管部件用于接受來自轉子系統的磁激勵，對外提供流速儀信號。

流速儀工作時，旋漿受水流驅動產生回轉，帶動旋轉部件的轉子部分同步旋轉，安裝在轉子上的磁鋼激勵干簧管產生通斷信號。

水文測驗、水利調查旋漿式流速儀使用注意事項：

流速儀入水使用前應進行簡單測試：

1、對準旋漿迎水面輕緩而均勻地吹氣，旋漿應能輕松也轉，無卡頓現象

2、用手快速撥轉旋漿，應無急停現象。

3、入水前，裸露的信號接線處應用絕緣膠布或膠帶裹緊，以免影響信號的可靠性

4、入水前，應檢查流速儀安裝各環節是否穩固

5、流速儀提出水面時，為防止可能發生旋槳松脫現象，不可使旋漿迎水面背離流向（流速較大時尤其注意）

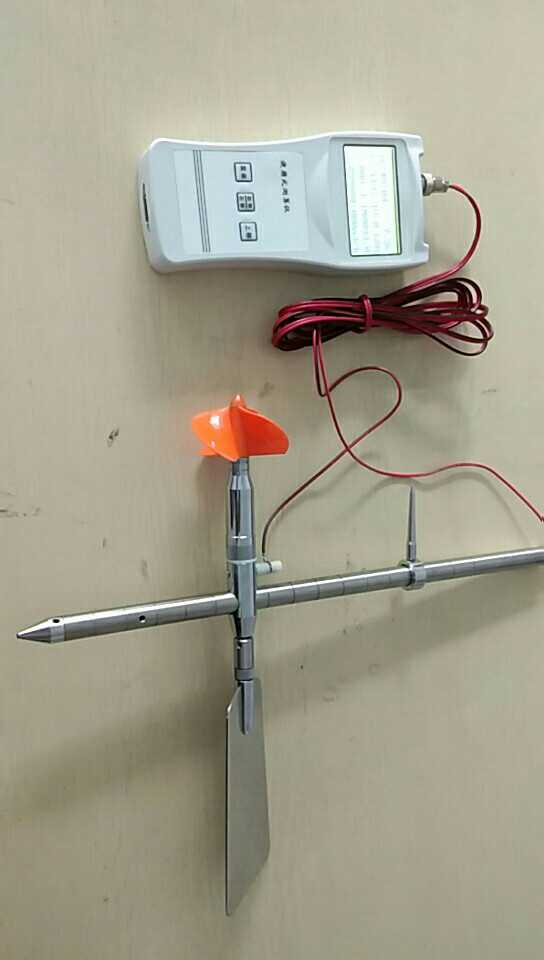

儀器的全套設備：

TD1206A速測算儀                              一個

16測桿(4-400)                                一付

TD1206A儀旋槳                                一架

信號聯線                                     一付

*通訊電纜（選配）                       一付

*尾翼（選配）                           一只

充電器                                        一只

附件：

TD1206A型便攜式流速測算儀使用說明書         一本
