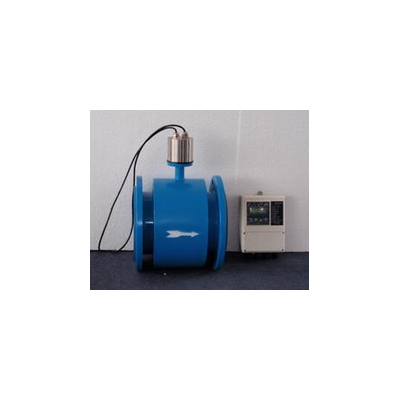

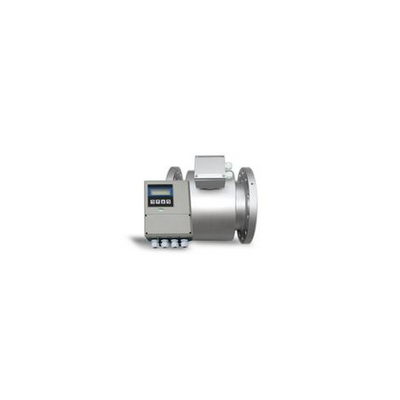

酸、堿、鹽溶液體積流量測量分體型電磁流量計

分體型電磁流量計測量原理是基于法拉第電磁感應定律，分體型電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接。

分體型電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和漿液中的體積流量。在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用.現已廣泛地應用于如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫、高濕，不便觀察的環境。

酸堿鹽溶液體積流量測量分體型電磁流量計產品特點：

1、適用于導電率大于5цs/cm導電流體的體積流量測量

2、測量管內無活動及阻流部件、壓力損失小

3、具有不同材質的襯里和電極有良好的防腐性能

4、不受介質、密度、粘度、溫度、壓力和導電率的影響

5、低頻矩形波勵磁、不易受干擾性、能穩定可靠

6、轉換器耗能低、安裝簡單方便、用戶不需調試

技術參數：

精度等級：±0.5%、±1%

襯里材質：聚氨脂、氯丁橡膠、聚四氟等

電極材質：不銹鋼、哈氏合金、鈦、鉑銥合金等

連接方式：法蘭夾裝、法蘭連接等

介質溫度：0℃～70℃、0℃～130℃（0℃～180℃）

公稱壓力：1.0Mpa～32 Mpa

防護等級：IP65、IP68

防爆標志：ExibBT4

工作電壓：220VAC、24VDC

酸堿鹽溶液體積流量測量分體型電磁流量計安裝

一、1、對安裝場所的要求。 
1）、測量混合相流體時，選擇不會引起相分離的場所，測量雙組分液體時，避免裝在混合尚未均勻的下游，測量化學反應管道時，要裝在反應充分完成段。
2）、盡可能避免測量管內變成負壓。
3）、選擇震動小的場所，特別對一體型儀表。
4）、避免附近有大電機、大變壓器等，以免引起電磁場干擾。
5）、易于實現傳感器單獨接地的場所。
6）、盡可能避開周圍環境有高濃度腐蝕性氣體。
7）、環境溫度在-25-60℃范圍內，環境相對濕度在10%-9O%范圍內，盡可能避免陽光直射。 
8）、液體應具有測量所需的電導率，并要求電導率分布大體上均勻。因此流量傳感器安裝要避開容易產生電導率不均勻場所，例如其上游附近加入藥液，加液點要位于傳感器下游。
2 、直管段長度要求，電磁流量計對前后直管段要求比較低，對于90o彎管、T形三通、同心異徑管、全開閘閥后通常只要離電極中心線，不是傳感器進口端連接面>5倍直徑長度的直管段，不同開度的閥則需1OD，下游直管段為3D。測量不同介質的混合液體時，混合點與流量計之間的距離最少要大于30D.
3、安裝位置和流動方向，傳感器安裝方向水平、垂直或傾斜均可，不受限制。但測量固、液兩相流體要垂直安裝，自下而上流動。這樣能避免水平安裝時襯里下半部局部磨損嚴重，低流速時固相沉淀等缺點。水平安裝時要使電極軸線平行于地平線，防止由于液體中偶存氣泡擦過遮住電極表面造成絕緣也可防止底部的電極被沉積物覆蓋。垂直安裝時，應使流動方向向上，這樣可以使無流量或小流量時，流體中夾雜的較重固態顆粒下沉，而較輕的肢肪類物質上升離開流量計的傳感器電極區。

4 、接地 傳感器必須單獨接地，接地電阻100Ω以下。分離型原則上接地應在傳感器一側，轉換器接地應在同一接地點。

分體型電磁流量計流量安裝注意點

分體型電磁流量計流量的傳感器應垂直安裝，并且流體自下而上流動，以滿足固、液兩項處于混合的狀態。原因是如介質中有固體物（泥沙、小石子顆粒等）容易發生沉淀的情況。另外管路中有魚和雜草的情況魚在管路中的游動，會造成流量計輸出的來回擺動；掛在電極附近的雜草的來回擺動也會引起流量計的輸出不穩定。在流量計上游入口處設置金屬濾網擋住魚和雜草進入測量管內。

分體型電磁流量計流量防止負壓的管路設置操作不當將引起傳感器內產生負壓。當同時關閉流量計上、下游的閥門，若流體的溫度高于氣溫．冷卻后收縮，使管內壓力有形成負壓的危險。負壓造成襯里與金屬導管剝離，引起電極泄漏。

在分體型電磁流量計流量附近加負壓防止閥，打開閥門接通大氣壓，以防止在傳感器內產生負壓。分體型電磁流量計流量下游接有垂直管道時，若用流量傳感器上游閥門來關閉或調節流量，傳感器測量管內將形成負壓。為了防止負壓，需加背壓或使用下游閥門來調節和關閉流量。

適當?shù)木S護空間，大口徑流量計往往安裝在儀表井內，為了管道安裝、接線、檢查和維護的方便，需要留有適當?shù)目臻g。為了觀測、接線和維護的方便，儀表安裝應距地面有一定的高度，以便于清洗、安裝。
