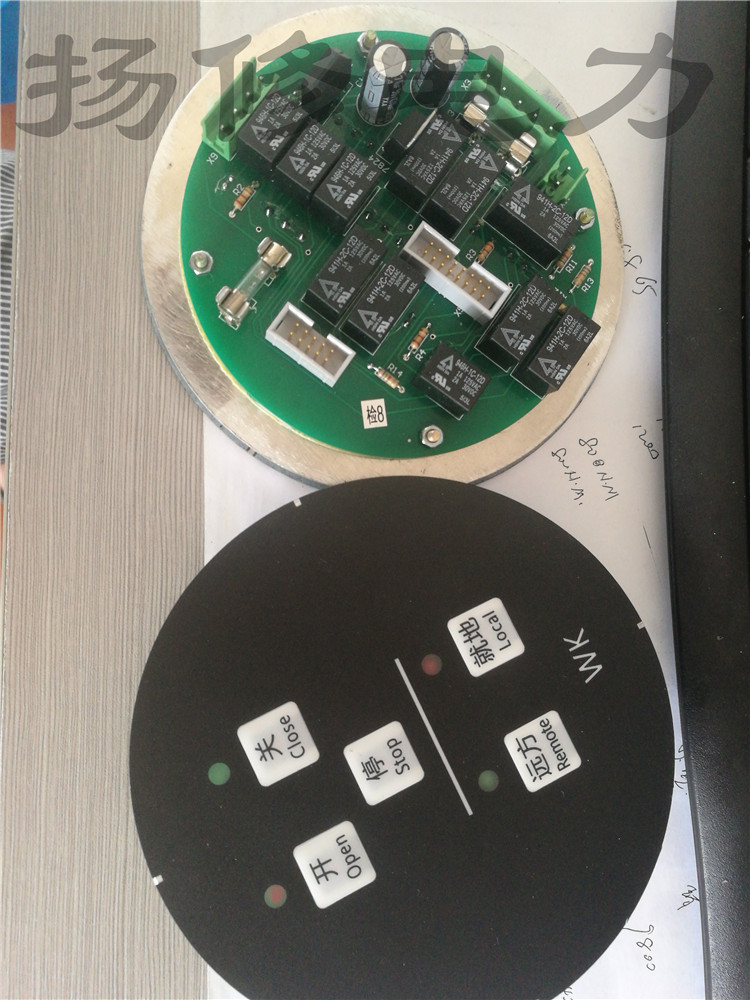

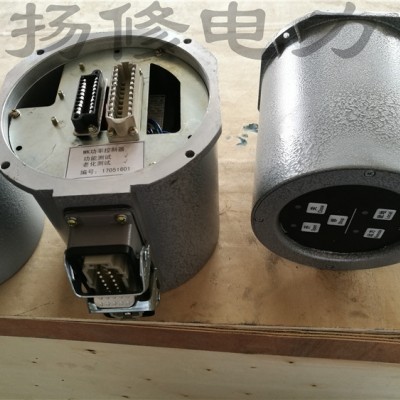

WK三相開關型電裝控制器為一體化設計，設有活接口可與執行機構連接，控制執行機構動作。其內部由微電腦控制板采集各類信號輸入，輸出開關信號驅動交流接觸器實現電裝開、關動作。

一、  使用環境

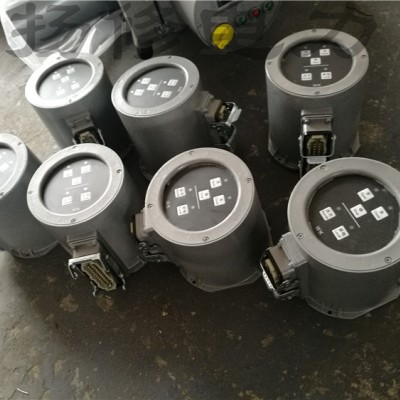

WK三相開關型電裝控制器可直接安裝在電動執行機構上，防護等級IP65，使用環境要求說明如下：

1、 工作電壓范圍：380VAC±10%  50/60Hz；

2、 使用溫度范圍：-30℃~70℃；

3、 使用濕度范圍。≤90%RH，不結露；

4、 周圍不含強腐蝕性、易燃易爆氣體或粉塵。

二、  操作說明

WK三相開關型電裝控制器可實現就地或遠方控制，主要功能和具體操作方法如下：

1、            切換工作模式

面板上的就地按鍵和遠方按鍵可自由切換操作模式。電裝通電后默認為遠方操作模式，遠方信號燈亮，此時由遠方控制端口輸入的開、關、停信號控制電裝動作，不響應面板開、關、停按鍵操作；如需切換到就地操作模式，只要按一下就地按鍵便切換到就地模式，就地指示燈亮，此時可通過面板按鍵操作電裝。

2、            選擇動作方式

用戶接線端設有按鍵操作模式選擇功能，此功能可選擇點動操作或自保持操作。點動時停止鍵無效，按住開按鍵電裝開，松開開按鍵電裝便停止；按住關按鍵電裝關，松開關按鍵電裝便停止；自保持操作時，按一下開按鍵電裝開，按一下停按鍵電裝才停止；關操作相同。

總裝時已將此功能用連接線引至用戶接線端口，無需開蓋選擇，用戶接線端19和20短接便選擇點動操作；19和20斷開選擇自保持操作。

3、       自動限位

控制器內模塊檢測限位輸入，可自動限位。開限位動作時停止開輸出；關限位動作時停止關輸出。

4、       狀態指示

面板上除了就地、遠方狀態指示外，還有開、關狀態指示，正在開閥時，開燈閃爍，開限位動作時開燈亮；正在關閥時，關燈閃爍，關限位動作時關燈亮。

5、       狀態反饋

控制器輸出遠程狀態和故障狀態無源干接點到機房。

當選擇遠方操作模式時，遠程干接點閉合，表明可進行遠程操作；當選擇就地模式時，接點斷開；

當控制器發生故障時，如電源缺相，故障反饋干接點閉合，通知機房。面板上的指示燈將同時閃爍。

6、       缺相檢測及相序自適應

控制器內模塊實時檢測三相電源的相位輸入，當發生缺相時停機報警；若檢測到相序反則自動調換開關輸出，以便執行器按正確的方向動作。

只要在出廠前接好電機線，出廠后無需檢測相序輸入是否正確，執行器都能按正確的方向動作。

7、       提供24V直流電源

電源模塊可提供24VDC直流電源，可作為閥位變送器供電輸入。
