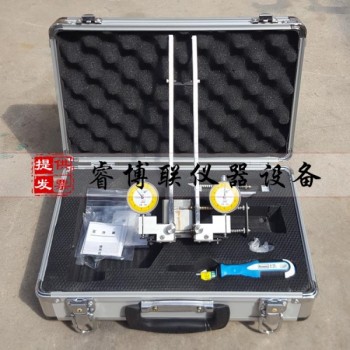

DY-2蝶式引伸儀 蝶式引伸計 蝶式引伸器引伸儀 引伸計

一、蝶式引伸儀概述：

蝶式引伸儀系屬機械接觸式移位計，適合用來測量材料的各種不大的位移，從而獲取材料的機械力學性能的指標。

蝶式引伸儀構造簡單，使用方便，工作kekao，適應性hao，經濟nai用，而且可以重復使用，并可通過zeng大標距來提高測量的靈敏度。

該儀器重量輕，讀書清晰，結構緊湊，可按照不同精度要求選用百分表或千分表，因此該儀器在材料試驗中理想的測量儀器。

二、蝶式引伸儀主要用途：

蝶式引伸儀主要用來測量金屬材料和一些非金屬材料的某些機械理想性能，可配合wn試驗機來測定材料的位移或應變，通過換算可求得材料的彈性模量及屈服強度，并能用于鋼筋張拉工藝中的變形控制。

蝶式引伸儀可以在各種不同場合下使用，在室外均可使用測量的實纖維變形，不得修正。因此，應用于各工業系統，各科研、施工、大專院校、等單位的位移或應變的測量分析及控制，die別對螺紋鋼筋的機械力學性能的測量更為you越。

三、蝶式引伸儀結構與原理：

蝶式引伸儀主要由三部分組成：感受變形的部分，傳遞部分，指示部分。

1、感受變形部分：主要由對上刀口和下刀口組成，并直接與試棒接觸。上刀口可在biao桿中上下移動，在選擇位置上固定，下刀口可繞自身中點移動，上、下刀口之間的縱向距離就是試樣的標距長度，橫向距離就是試樣的直徑變化范圍，上下刀口具有較高的硬度和耐磨性。

2、傳遞部分：把變形傳遞刀量表通過表裝在左、右主體內的兩活動下刀口來實現，活動下刀口的一端是60°尖角。另一 端鑲有D尖，均經淬硬處理。活動下刀口分別被支撐在旋入左、右主體的螺軸錐尖上，形成等臂杠桿，兩支承點的配合情況影響量表的數值。引伸儀工作前，傳遞部分的任務是將試樣標距范圍內的變形量傳遞到配用量表上，通過指針的轉動直接反應出來。

3、指示部分：該型式的引伸儀配用的兩只量表，（分度值為0.01mm的百分表或分度值為0.001mm的千分表）可按不同精 度要求選用，量表測桿的端鑲硬質合金片，經研磨光潔度達▽10以上。百分表按照GB1219-85檢定規程：千分表按JB1079-75檢定標準，檢定合格。

從圖上可以看出。當?shù)揭靸x上、下刀口緊卡在試件上時，在試件受壓所產生的軸向?yàn)槲灰疲够顒?dòng)下刀繞中點轉動。由于杠桿比為1：1使量表反應出軸向位移數值來。

從構造原理可知，蝶式引伸儀對應測量的靈敏度是可變的，靈敏度標距的zeng大而提高，但此時儀器的量程變小，因?yàn)榱勘淼牧砍淌绞且欢ǖ摹?/span>

四、蝶式引伸儀主要規格：

1、夾持試件Z大尺寸：

圓柱試件直徑φ0-25mm板狀試件厚度0-25mm

2、標距尺寸范圍：30-80mm；30-120mm；30-250mm

3、配用量表：

百分表：測量范圍0-3m；分度值：0.01mm

千分表：測量范圍：0-1mm；分度值：0.001mm

4、配用量表精度等級：1級
