JG3050-7Y數顯電工套管壓力試驗機 電工套管壓力試驗機 電工導管壓力試驗機 塑料管壓力試驗機

一、前言：

本試驗機適用于多種塑料管、塑料波紋管等做壓力試驗用，在試樣上放置一正方體鋼塊，并由液壓機構施加一個緩慢增大的力后，由多個程面分表測量試樣壓扃處外徑的變化，并檢查試樣的力學性能。符合JG/T3050《建筑用絕緣電工套管及配件》、GB/T14823.2《電氣安裝用導管特殊要求—剛性絕緣材料平導管》及ZBG33008《聚乙稀塑料波紋電線管》等要求。本試驗機與其它拉壓力試驗機相比，具有壓力恒定、外徑變化能得到精確測量、操作方便、直觀可靠等特點。因此，應用愈來愈廣泛。

二、數顯電工套管壓力試驗機技術參數：

1、Z大壓力：10KN

2、配套液壓油源：5噸

3、壓力精確度：±1%

4、壓頭規格：50×50mm

5、管徑變化測量范圍：0-30mm，測量精度0.01mm

6、升降平板尺寸：300×150mm

7、升降范圍：200mm

8、外形尺寸：300×200×650mm（長×寬×高）

9、重量：55KG

三、結構：

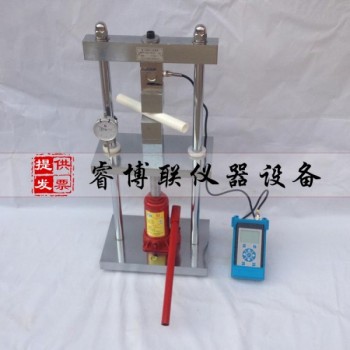

試驗機由底座、液壓機構、升降平臺及百分表變形測量裝置等組成。

四、數顯電工套管壓力試驗機安裝與使用：

1、松開綁扎物，將試驗機表面擦拭干凈，在運動部位重新注入稀油。

2、調節底座，使底座基本水平。

3、將試件放于升降平臺正中心，用手按動千斤頂（注：一定要先關閉放氣閥）使試件與正方形鐵塊接觸，這時，不要產品壓力，接下來調整百分表，使用百分表指針歸零。

4、開啟顯示電源并調整數值歸零。

5、根據不同類型的導管，選擇不同的壓力值。

6、先測定試樣的外徑D1，將試樣放在升降平板上，旋緊千斤頂回油閥桿,扳動手柄，使升降平板上升，試樣與壓頭（正方形鐵塊）接觸，但在壓頭頂部與試件接觸前，調節百分表測頭與工作平臺接近，旋緊緊固螺釘后，調節微調旋鈕與測頭接觸，直至百分表指針指在”0”位。

7、繼續上升平板，直至壓頭頂部與試件接觸，然后在30S內繼續上升至所需力值。

8、一分鐘后記下百分表讀數，該數值就是試樣外徑D1與壓扁處的外徑D2之差，不應大于D1的25%。

9、松開緊固螺釘，使調節桿落下，然后松開回油閥桿，使升降平降平板緩慢下降，由于千斤頂阻尼作用，可能需用手向下按一下平板，方可降至Z低點。

10、再過一分鐘后，用游標卡尺等測量工具，測試樣被壓扁處的外徑D3，D3與D1之差不應大于D1的10%。

11、然后,檢查試樣表面有無裂痕。

五、數顯電工套管壓力試驗機注意事項：

1、試驗結束后，將壓頭、工作臺、等擦拭干凈后備用。

2、除測試需要外，其余情況下，必須使調節桿落下，微調旋鈕處于Z低點，百分表測頭處于自由狀態。使用不當，會損壞百分表。
