三利·LG、LG-B型高層建筑多級給水泵介紹：

LG型高層建筑多級給水泵系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水液體。LG型高層建筑多級給水泵為立式安裝，電機軸與泵軸通過爪型聯軸器聯接，具有結構緊湊、噪音低、占地面積小的優點，主要應用于高層建筑供水，也可應用廠礦，企業給水排水以及低壓鍋爐循環用水。

三利·LG、LG-B型高層建筑多級給水泵結構說明：

LG型高層建筑多級給水泵為立式結構，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根據需要，吸入口和吐出口也可以呈0°、90°、270°布置，可根據揚程的需要選擇水泵的級數。

LG型高層建筑多級給水泵的主要零件有：泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸、軸承、軸套、密封環、平衡鼓、平衡鼓套等（25LG、32LG和40LG三種泵沒有平 衡鼓和平衡鼓套，而設有水封環，裝在填料腔的底部）。 泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸套乙、密封環均為鑄鐵制成。

泵軸為合金結構鋼制成，中間有葉輪、軸套乙、平衡鼓、用鍵和小圓螺母固定在軸上組成轉子部件，軸的下端裝有軸套甲與滑動軸套相配合，軸的上端裝有兩個角接觸球軸承，借以支承轉子部件，泵軸的上端與電機軸的下端通過爪型聯軸器聯接。

密封裝置采用軟填料密封和機械密封。在采用軟填料密封時，與之相摩擦的軸套丙為碳素鋼制成，并經淬火處理，以增加面磨性。

葉輪為鑄鐵制成，由于葉輪前后受壓不等，必然存在軸向力，此軸向力絕大部分由平衡鼓來承擔（25LG、32LG和40LG則由水封環組成平衡管路承擔）。其余小部分殘余軸向力由軸上端的兩個角接觸球軸承來承受，由平衡鼓和平衡鼓套組成的平衡裝置，磨損后可以更換。

在泵座、中段上裝有密封環和口環、用以減少高壓水漏回進水部分，密封環磨損后可更換。泵上端的角接觸球軸承用鈣基黃油潤滑，下端的滑動軸承(軸瓦)以泵輸送的液體潤滑，泵的旋轉方向，從電機端看為逆時針方向轉動。

三利·LG、LG-B型高層建筑多級給水泵安裝方法：

1、安裝前應檢查有無雜質在泵的流道內。
2、安裝位置應盡可能靠近水源處。

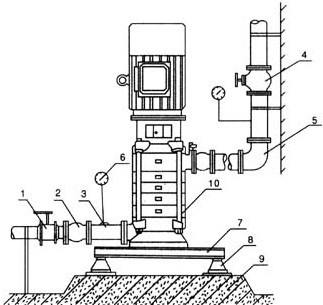

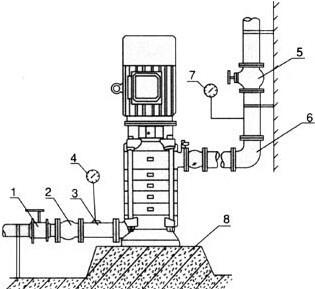

3、LG型高層建筑多級給水泵與底座安裝有兩種方式，一種直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接，具體方法見安裝示意圖所示。
4、直接泵放在基礎上墊高30~40毫米（準備充填水泥漿之用），然后進行校正，并穿好地腳螺栓，充填水泥砂漿，經3~5開水泥干涸后，重新校正，待水泥完全干涸后，擰緊地腳螺栓的螺母。
5、安裝管路時，進、出水管路都應有各自的支承，不應使泵的法蘭承受過大的管路重量。
6、用于有吸程場合，進水管端應裝有底閥，并且進口管路不應有過多彎道。同時不得有漏水、漏氣現象存在。
7、在進口管路裝有過濾網，以防雜質進入葉輪內部。濾網的有交面積應是進水管面積3~4倍，以液體的自由暢通。
8、為了維護和使用方便安全，在泵的進口管路上安裝一只球閥和在泵出口附近安裝一只壓力表，并在壓力表前面安裝一只自位閥（防水錘），以泵在額定范圍內運行，泵的正常運行和使用壽命。
9、進口如需擴徑連接，請選用偏心異徑管道接頭。

上海三利給水設備有限公司生產銷售LG型高層建筑多級給水泵，型號齊全，歡迎咨詢選購！

三利·LG、LG-B型高層建筑多級給水泵性能介紹：

系統工作壓力為2.4Mpa，即泵的吸入壓力+泵揚程≤2.4MPa，泵的靜壓試驗壓力3.6Mpa。

訂貨時請注明系統工作壓力，若泵系統工作壓力超過2.4Mpa時，請在訂貨時予以說明，以便另行設計、制造。

三利·LG、LG-B型高層建筑多級給水泵主要用途：

LG型高層建筑多級給水泵適用于住宅、賓館、辦公大樓等高層建筑恒壓供水、消防、噴淋給水設備配套用泵；也適用于化工流程冷卻塔的自動補水；系統穩壓、生產工藝循環用水、遠距離輸送、鍋爐給水等給水設備之用?？奢斔偷囊后w為常溫（<80℃）（熱水型可輸送溫度小于105度的介質）清水或物理、化學性質類似于水的常溫介質。

三利·LG、LG-B型高層建筑多級給水泵產品特點：

1、結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用。
2、葉輪直接安裝在電機軸上，從而泵的同心度，因而增強了運行穩定性和延長使用壽命。
3、軸封采用機械密封或機械密封的組合，采用的質合金密封環，增強了密封的耐磨性能有效壽命。
4、安裝檢修方便，無需拆動管路系統。泵進口和出口為相同口徑，簡化了管路的連接。
5、可根據流量和揚程的需要采用泵的串、并聯運行方式。
6、揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積。

『上 海 三 利 』承諾

☆. 上海三利給水設備有限公司產品按廠家技術標準生產。

☆. 購買我司產品，享受一年內的免費維修(易損件除外）；在質保期內如果有小件損壞，快遞配件由買家更換，如果是大件不可修問題，返廠維修或者換新的。

☆. 產品為木箱包裝，內附產品說明書、合格證各一套。
