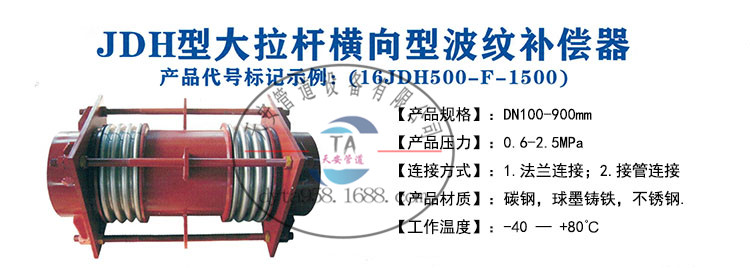

產品介紹

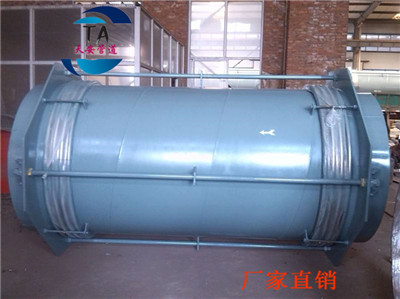

又稱為橫向波紋補償器，大拉桿波紋補償器、波紋補償器。該補償器是由接管、兩個波紋管以及大拉桿等零件構成。它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還是有承受內壓推力能力。

工作溫度≤420℃疲勞壽命1500次。

產品用途

補償彎曲管段的橫向位移和量值不大的角位移。

適用范圍

弱酸、弱堿、弱腐蝕類、油、熱水、冷水等。

產品特點

適用于"L"型和"Ｚ"型管系。

由于拉桿能承受壓力推力和其他附加外力的作用，膨脹節自身吸收內壓推力，不會對管道產生外力，因此膨脹節兩端的管道可使用中間固定支架或?qū)蛑Ъ埽档褪┕こ杀?，提高施工效率?/span>

安裝前的準備工作

補償器到貨后，需對以下內容進行開箱檢查：

文檔資料：需檢查補償器標牌、合格證上所列型號、規格及技術參數是否與訂貨合同一致，其它所需的附屬技術文件是否齊全。

外觀檢查：補償器無明顯的劃傷或尖壓痕；補償器內（波谷）應無異物；連接端口應完好，如法蘭聯接密封面應無貫穿傷痕，涂層無起皮、龜裂、剝落，大拉桿、運輸拉桿及緊固件應完整。

補償器吊裝及運輸注意事項：

a、吊裝時應使用專用的吊裝工夾具或起重吊耳，嚴禁使用運輸拉桿作為承力部件。無起重吊耳的小口徑補償器，因其重量輕，可用繩索捆在接管上。

b、運輸、儲存過程中要防止日曬雨淋、水浸泡、有害氣體腐蝕。

c、運輸、儲存過程中要防止跌落、碰撞，不要與其它物品堆放在一起，以免碰傷損壞波紋管。

d、運輸過程中要捆綁牢固，防止竄動及滾動。

安裝使用事項

1. 膨脹節上的小拉桿是安裝運輸“冷緊”用的，不可作為承力件，產品在管道上安裝完畢后，必須將其拆除，方可投入運行。

2. 當對膨脹節的橫向位移量要求較大或系統壓力較高時，可對膨脹節進行“冷緊”，冷緊量是實際橫向位移的一半，即1／2Y。冷緊方向與橫向位移方向相反進行。
